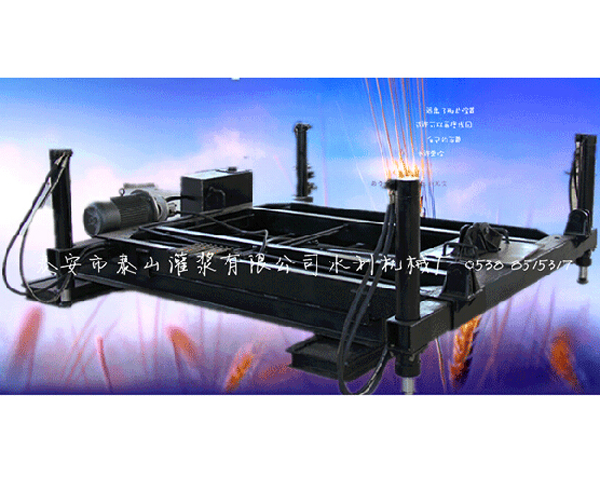

山东ZY液压底盘

一、用途及适用范围

ZY钻机液压底盘是我厂按照高喷灌浆钻孔设配技术要求设计制造的。主要用于水库、高层建筑、河道、码头、电站、人防等工程的钻机钻孔施工。该机为液压步履式底盘、能纵向横向移动，对孔就位迅速机动性强，结构紧凑，安全可靠可大幅度减轻劳动强度。主要用于XY-2、XY-2PC型300米钻机。

二、主要技术参数

1外形尺寸：长2.9m×宽2.4m×高1m

2行走：纵向0.7m/步，横向0.4m/步

3液压油类型:   32﹟

4油箱容积：50L

三、液压系统的工作原理

齿轮泵同电机相连，接通电源后齿轮泵开始工作，从油箱吸入液压油，打出的液压油进入手动换向阀，若手柄处于中立位置时，液压油经过换向阀的中立通道，低压管路返回油箱。工作时，手动换向阀手柄扳至某一工作位置，则滑阀切断中立通道，同时打开阀体两腔，液压油从高压腔冲开液压锁进入液压缸，使液压缸开始工作，若手柄扳至相反的位置则液压缸作反方向运动。
